Etapele de poziționare ca ghid optim în mașină – Prezentare generală și aplicații

Acest articol explorează diferitele tipuri de etape manuale și aplicațiile acestora. Etapele manuale sunt tabele speciale care sunt utilizate, printre altele, în asigurarea calității și în tehnologia de măsurare automată pentru calibrare și monitorizarea proceselor.

Ce sunt etapele de poziționare?

O etapă de poziționare (numită și etapă transversală sau etapă circulară) este un dispozitiv utilizat pentru a poziționa și a regla obiectele în siguranță și cu precizie. Etapele de poziționare oferă o gamă largă de aplicații într-o gamă largă de sectoare industriale, în special utilaje și utilaje speciale care necesită o precizie ridicată.

Categorii de etape de poziționare

Etapele de poziționare sunt esențiale în tehnologia de fabricație; acestea oferă o platformă stabilă pentru poziționarea în siguranță a echipamentelor, cum ar fi lentilele, accesoriile optice sau senzorii. Există diferite tipuri de etape de poziționare, fiecare fiind concepută pentru aplicații specifice.

Există următoarele categorii de etape de poziționare:

  • Etape încrucișate (1 osie, 2 osii, 3 osii)
  • Etape rotative
  • Goniometru

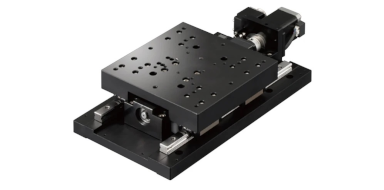

Etape încrucișate (axele X, Y, Z)

O etapă transversală este un instrument de precizie pentru mișcarea foarte fină a obiectelor fixate. Etapele încrucișate poziționează obiectele într-o manieră controlată de coordonate. Poziționarea se face într-un plan (axa XY) sau într-o încăpere (axa XYZ). Direcția de deplasare în direcțiile X, Y sau Z este determinată de ghidajele liniare ale etapelor transversale. Mișcările sunt de obicei controlate de un șurub zimțat sau de un cap micrometru. Rotația șurubului transmite mișcarea către etapa transversală, permițând o reglare extrem de precisă.

În funcție de scop, există diferite modele cu proprietăți speciale. De exemplu, un ghidaj tip coadă de rândunică permite o mare flexibilitate la mișcare. Etapele încrucișate sunt utilizate, printre altele, în tehnologia de laborator sau în tehnologia de măsurare automată. O etapă manuală bună oferă multe beneficii celor care doresc să lucreze cu precizie.

Etape rotative

Etapele rotative, numite și etape de rotație sau etape circulare, sunt un dispozitiv indispensabil pentru multe aplicații în tehnologia de producție și de măsurare. Etapele rotative constau în mijlocul unui lagăr de înaltă precizie, care permite rotirea în jurul unei axe verticale. Acest lucru asigură poziționarea precisă și repetabilă.

Factori precum dimensiunile, sarcina maximă necesară, greutatea dispozitivului rotativ și precizia setării trebuie luați în considerare atunci când selectați dimensiunea optimă pentru o anumită aplicație. Aplicațiile pentru etapele circulare se extind în multe domenii. Acestea sunt utilizate, de exemplu, pentru poziționarea precisă a sondelor de măsurare sau, de asemenea, pentru deplasarea precisă a senzorilor.

Goniometru

Goniometrele sunt dispozitive pentru alinierea instrumentelor de măsură utilizate pentru determinarea distanțelor unghiulare. Acestea permit reglarea precisă a unghiului în jurul unui punct de pivotare fix. Unghiul este citit folosind o scală și acestea sunt setate folosind un șurub zimțat sau un cap micrometru.

Datorită numeroaselor designuri versatile, goniometrele sunt ideale pentru o gamă largă de aplicații în care calibrarea precisă a unghiului este crucială. Datorită preciziei ridicate, goniometrele sunt potrivite în special pentru procesele de producție industrială, de exemplu, pentru poziționarea senzorilor optici sau a altor accesorii cu precizie milimetrică.

Avantajele etapelor de poziționare

Datorită designurilor lor versatile, etapele de poziționare oferă numeroase avantaje. Etapele manuale sunt disponibile, printre altele, ca etape încrucișate cu una sau mai multe axe, ca etape rotative, goniometre sau ca etape de poziționare multifuncționale. Prin urmare, acestea sunt adecvate pentru o gamă largă de aplicații și pot fi integrate cu ușurință în procesele de producție existente. În general, etapele de poziționare oferă un potențial ridicat de creștere a eficienței și calității producției.

  • Ghidaj de precizie: Etapele de poziționare permit procese de fabricație de înaltă precizie, în special în controlul calității. Acestea permit poziționarea stabilă și precisă a specimenelor de testare, a dispozitivelor de testare sau a dispozitivelor de măsurare.
  • Reproductibilitate: Etapele rotative permit poziționarea repetată, automată a specimenelor de testare. Acest lucru permite reproducerea unor rezultate de control al calității și crește eficiența.
  • Flexibilitate: Etapele de poziționare oferă aplicații flexibile datorită diferitelor lor designuri. Acestea permit calibrarea ușoară și, astfel, o adaptare eficientă la procesele de măsurare și condițiile de producție.
  • Economie de timp: Etapele circulare pot fi calibrate rapid și ușor chiar și cu schimbarea scenariilor de măsurare, fără conversii speciale. În consecință, munca poate fi efectuată mai rapid.

Unde se utilizează etapele de poziționare?

Etapele manuale sunt utilizate oriunde specimenele de testare trebuie poziționate și ajustate cu precizie. În ingineria mecanică și construcția de mașini speciale, etapele de poziționare sunt dispozitive indispensabile care îndeplinesc o varietate de funcții și permit o gamă largă de aplicații. Datorită preciziei și reproductibilității ridicate, aceste dispozitive versatile contribuie la optimizarea procesului de fabricație și sporesc productivitatea. De asemenea, acestea pot îmbunătăți calitatea produselor și pot reduce rata de eroare.

Unități de laborator

În unitățile de laborator, etapele de poziționare sunt utilizate, de exemplu, pentru a poziționa probele sau specimenele exact la microscop sau pentru a introduce probele în lichidele de testare sau detectoare. De asemenea, pot fi utilizate pentru a controla cu precizie senzorii de imagine sau sistemele de cameră.

Tehnologie de măsurare automată

În tehnologia de măsurare automată, etapele de poziționare joacă un rol important, deoarece permit mișcarea și poziționarea precisă a instrumentelor de măsurare și a dispozitivelor de inspecție. Acestea permit senzorilor și camerelor să fie poziționate exact pentru a măsura specimenele de testare sau pentru a analiza suprafețele. În plus, etapele de poziționare sunt utilizate pentru a calibra cu precizie instrumentele de măsurare, astfel încât acestea să ofere rezultate precise de măsurare.

Testare și inspecție

Asigurarea calității reprezintă o parte importantă a procesului de fabricație. Etapele de poziționare sunt utilizate pentru a poziționa și a menține specimenele de testare în poziția corectă în timpul inspecției. Acest lucru permite verificarea dimensiunilor, monitorizarea toleranțelor și identificarea erorilor.

Exemplu: La testarea pieselor turnate pentru neregularități, se utilizează o etapă de poziționare pentru a menține specimenul într-o poziție stabilă în timpul măsurării cu instrumente de măsurare și al verificării fisurilor sau a altor defecte.

Selectați dimensiunea optimă pentru etapele de poziționare

Etapele de poziționare manuală sunt ajutoare indispensabile în producția industrială, deoarece permit poziționarea precisă a obiectelor. În funcție de zona de aplicare, există un număr mare de dimensiuni diferite ale treptelor, de la câțiva milimetri la câțiva centimetri.

Etapele micrometrului sunt adecvate în special pentru măsurători de înaltă precizie atât în gama micro, cât și în mecanica de precizie, deoarece necesită cea mai înaltă precizie. În plus, există mese care, datorită designului lor compact, economisesc spațiu și, prin urmare, sunt ideale pentru componente mai mici și spații închise.
