Instrument de selectare pentru ghidajele pentru șine de profil

Selectarea corectă a ghidajelor pentru șine de profil afectează semnificativ performanța și fiabilitatea mașinilor și echipamentelor. Numeroși parametri joacă un rol în acest sens: de la condiții precise de funcționare, la capacitatea și precizia de încărcare necesare, la lubrifierea optimizată și durata de funcționare. Fiecare aplicație are cerințe unice, care necesită o planificare și o selecție atente. Instrumentul nostru de selectare a ghidajelor liniare oferă o abordare structurată pentru identificarea ghidajelor pentru șine de profil potrivit pentru nevoile dvs. specifice. Secvența prezentată aici ca exemplu pune accentul principal pe precizia necesară. Pas cu pas, vă explicăm cum să analizați condițiile de instalare, să selectați seria și preîncărcarea corecte și să luați în considerare aspecte importante, cum ar fi frecarea, sarcina și lubrifierea. Procesul de bază al procedurii de selecție poate varia în funcție de focalizarea selectată.

Stabiliți condițiile de selecție

Baza fiecărei selecții începe prin determinarea exactă a cerințelor și a condițiilor cadru. Mai jos sunt prezentate câteva criterii cheie de selecție care trebuie luate în considerare la configurarea ghidajelor pentru șine de profil. Pentru mai multe informații și o prezentare generală a diferiților factori de formă și alternative ale ghidajelor pentru șine de profil, vă rugăm să vizitați blogul nostru despre tipurile, funcția și durata de viață a ghidajelor pentru șine de profil.

Distanță de deplasare

Distanța de deplasare necesară în spațiul de lucru este reprezentată de distanța reală parcursă în timpul funcționării unui utilaj sau sistem. Lungimea minimă a șinelor de ghidaj este determinată de cursă, luând în considerare cărucioarele de ghidare și orice distanță necesară între cărucioarele de ghidare. Trebuie planificată o marjă de siguranță pentru a nu limita deplasarea la capetele feroviare. În aplicațiile cu cursă scurtă, utilizarea unei roți dințate cu came sau a unui mecanism de pârghie cu came poate fi, de asemenea, utilă. Consultați blogul nostru despre Convertirea rotației în translație pentru mai multe informații despre cum să evaluați mai bine transformarea mișcării și deplasarea atunci când alegeți lungimea șinei și conceptul de acționare potrivit.

Condiții de funcționare

Condițiile de funcționare includ, dar nu se limitează la, temperatură, lubrifiere, durată de viață și alte condiții de mediu. Pentru condiții dure, pot fi necesare straturi speciale de acoperire de suprafață și materiale special concepute. Alegerea intervalelor de lubrifiere și lubrifiere este esențială pentru durata de viață și eficiența ghidajului. Aplicațiile în camere cu atmosferă controlată sau în condiții de vacuum necesită materiale speciale și sisteme de etanșare. Aspecte similare privind lubrifierea și temperatura trebuie respectate și pentru rulmenții cu bile liniari.

Mediile murdare pot necesita sisteme de protecție, cum ar fi ștergătoare, garnituri de etanșare sau burdufuri. Materialele rezistente la coroziune sau straturile speciale sunt esențiale în mediile corozive.

Selectați precizia necesară

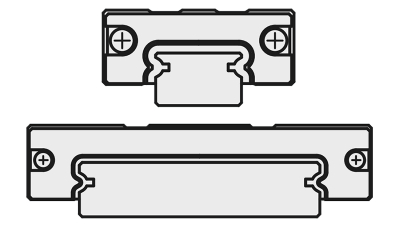

Clasificarea cu acuratețe a preciziei necesare simplifică selectarea ghidajului liniar corect. Clasele de precizie standardizate vă permit să evaluați adecvarea ghidajelor pentru șine de profil pentru aplicația dvs. Ghidajele pentru șine cu profil miniatural, de exemplu, sunt adecvate pentru aplicații compacte cu amprentă mică și sarcină minimă. Pe de altă parte, modelele pentru condiții medii și grele sunt ideale pentru aplicații industriale cu sarcini mari și distanțe lungi de călătorie. Ghidurile de profil MISUMI sunt disponibile în clase de precizie ridicate, medii, standard și scăzute (eficace din punct de vedere al costurilor) pentru ambele modele.

Pentru mai multe informații, consultați blogul nostru Ghidaje pentru șine cu profil - Standardele de precizie ale ghidajelor pentru șine cu profil MISUMI.

Selectați seria

Diferitele serii oferă diferite caracteristici de design și opțiuni de personalizare. De exemplu, ghidajele pentru șine cu profil pot fi configurate cu mai multe sănii pentru o capacitate de încărcare crescută. Există, de asemenea, preîncărcări diferite din care puteți alege, care permit personalizarea în funcție de cerințele mecanice ale aplicației. Combinația corectă între seria șinelor, configurația dispozitivului de transport și preîncărcare optimizează designul unui ghidaj pentru șine de profil.

Selectați cantitatea de șine și cărucioare de ghidaj

În timp ce șina asigură o cale de deplasare precisă, sania de ghidaj îndeplinește funcția de ghidaj a sarcinilor de-a lungul acestei căi și de absorbție a forțelor și momentelor.

Selectarea dispozitivului de transport al ghidajului și a șinei trebuie să înceapă prin examinarea atentă a tipului și dimensiunii încărcăturilor. Se face o distincție între sarcinile statice și dinamice. Sarcinile statice afectează forțele și momentele care acționează asupra ghidajului fără mișcare. Sarcinile dinamice sunt cauzate de accelerare, decelerare sau fluctuații în timpul funcționării. Capacitatea de sarcină permisă a unui singur dispozitiv de transport trebuie să fie întotdeauna mai mare decât sarcina efectivă, luând în considerare factorii de siguranță. În funcție de aplicație, diferite modele, cum ar fi cărucioarele bloc sau cele cu flanșă, pot ajuta, de asemenea, la îndeplinirea cerințelor specifice de stabilitate, capacitate de încărcare sau spațiu de instalare.

Dimensiunile șinei reprezintă, de asemenea, un criteriu critic de selecție. Lungimea șinei trebuie să acopere distanța de deplasare, plus orice distanță de siguranță. În același timp, utilizatorii trebuie să stabilească dacă lungimea, lățimea și înălțimea dorite sunt disponibile ca dimensiuni standard sau dacă este necesară o soluție personalizată. Stabilitatea și precizia ghidajului liniar sunt, de asemenea, influențate de metoda de montare și de dispozitivele de fixare necesare.

Verificați precizia și preîncărcarea

După selectarea ghidajului pentru șine de profil în funcție de cerințe și sarcini, este necesară o verificare finală a preciziei și a presarcinii. Aceasta este singura modalitate de a vă asigura că șinele și cărucioarele asigură precizia și performanța necesare în configurația selectată.

Constelația saniei și transportoarelor trebuie să se asigure că se obține precizia necesară pentru aplicația specifică. Utilizatorul trebuie să stabilească dacă combinația de componente selectată corespunde claselor de precizie dorite. De exemplu, aplicațiile cu cerințe de înaltă precizie pot necesita șine și cărucioare foarte bine tolerate.

Preîncărcarea joacă, de asemenea, un rol central aici. Pentru a obține o preîncărcare, elementele de rulare instalate în căruciorul de ghidaj sunt selectate mai mari decât ar fi strict necesar pentru distanțarea dintre căruciorul de ghidaj și șina de profil. Elementele de rulare supradimensionate sunt comprimate la distanța clară dintre căruciorul de ghidaj și șina de profil și sunt deformate elastic. Acestea sunt preîncărcate.

Constelația saniei și transportoarelor trebuie să se asigure că se obține precizia necesară pentru aplicația specifică. Utilizatorul trebuie să stabilească dacă combinația de componente selectată corespunde claselor de precizie dorite. De exemplu, aplicațiile cu cerințe de înaltă precizie pot necesita șine și cărucioare foarte bine tolerate. Preîncărcarea joacă, de asemenea, un rol central aici. Preîncărcarea insuficientă poate duce la joc nedorit și precizie limitată, în timp ce preîncărcarea excesivă crește rezistența la rulare și afectează negativ durata de viață. Prin urmare, preîncărcarea selectată trebuie să se potrivească cu aplicația și, de asemenea, cu precizia dorită.

Un alt pas este verificarea toleranțelor dimensionale ale șinei și ale saniei. Clasele de toleranță standardizate specifică ce precizie este necesară în ceea ce privește caracterul rectiliniu, paralelismul și finisajul suprafeței trebuie menținută. Șina trebuie verificată pentru deviații înainte de instalare și pornire. Echipamentele de metrologie, cum ar fi micrometrele, indicatoarele de înălțime sau sistemele laser, pot fi utilizate pentru a vă asigura că șina respectă toleranțele specificate.

Calculați durata de viață

Calcularea duratei de viață a ghidajelor pentru șine de profil este o parte esențială a planificării și întreținerii. Calculul se bazează pe formula de bază pentru durata de viață utilă nominală, care încorporează diverși factori de influență, cum ar fi coeficientul de duritate, coeficientul de sarcină, coeficientul de temperatură și coeficientul de contact. Acești factori iau în considerare influențe precum duritatea materialelor, condițiile de funcționare și distribuția sarcinilor pentru a asigura o estimare realistă a duratei de viață. Durata de viață determinată servește nu doar ca indicator al fiabilității ghidului, ci și ca bază de planificare pentru intervalele de întreținere și înlocuire la timp pentru a evita defecțiunile și întreruperile de producție.

Pentru informații detaliate privind modul de calculare a duratei de viață a unui ghidaj liniar, consultați blogul nostru Ghidaje pentru șine de profil - Calcularea duratei de viață a unui ghidaj liniar.

Verificare finală

Ca etapă finală, o analiză cuprinzătoare a tuturor deciziilor și ipotezelor luate anterior este esențială. Scopul este acela de a asigura faptul că ghidajele de profil selectate îndeplinesc atât cerințele tehnice, cât și condițiile specifice ale aplicației. Toate criteriile de selecție – de la condițiile de instalare la valorile nominale pentru sarcină și momente până la precizie – trebuie verificate pentru conformitate. Cerințele aplicației trebuie reconciliate cu specificațiile ghidului selectat pentru a vă asigura că nu există discrepanțe.

Potențialele surse de eroare, cum ar fi lubrifierea inadecvată, erorile de asamblare sau preîncărcarea incorectă, trebuie revizuite și excluse. Controlul atent al metodei de instalare și al dimensiunilor șinei și ale șasiului ajută la evitarea problemelor în timpul funcționării ulterioare. În cele din urmă, ghidurile de profil pentru șină trebuie să fie supuse unui test funcțional în condiții de operare din lumea reală. Această verificare finală asigură faptul că ghidul oferă rezultatele dorite și funcționează în mod fiabil.
