Manșoane de distanțiere și discuri de distanțiere – Materiale și forme

Manșoanele de distanțiere și discurile de distanțiere sunt elemente importante pentru îmbinarea și proiectarea soluțiilor inginerești. Acestea efectuează mai multe sarcini: Acestea sunt distanțiere, distribuie forțele incidentale, fixează componentele și sunt necesare pentru ajustări de precizie. Pe lângă șaibele metalice clasice, acest articol prezintă și despre alte forme speciale și opțiuni de configurare, cum ar fi plăci rotunde.

Manșoane distanțiere și discuri distanțiere

Manșoanele distanțiere și discurile distanțiere, denumite și bucșe distanțiere, acționează în principal ca distanțiere în raport cu o poziție specificată. Manșoanele distanțiere și discurile distanțiere sunt de obicei fixate cu un șurub introdus prin diametrul interior al manșonului sau al discului. De obicei, acestea nu sunt ștanțate, așa cum se întâmplă în mod obișnuit în cazul șaibelor metalice (găsiți aici mai multe informații), dar au forme cilindrice și au o lungime precisă. Toleranța de lungime (de asemenea, clasa de precizie) este de până la ± 0,01 mm. Datorită preciziei lor ridicate, unele pot fi utilizate chiar și ca manșon de lagăr pentru lagărele cu role.

Un exemplu de aplicație pentru manșoanele distanțiere este utilizarea acestora într-un arbore:

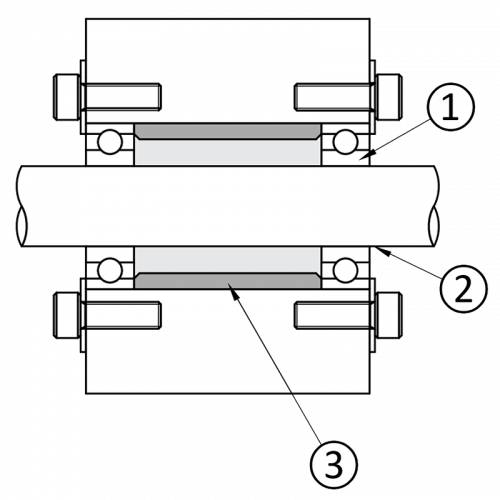

Mânașoară de distanțare într-un arbore: (1) Rulment, (2) Arbore, (3) Mânașoară de distanțare

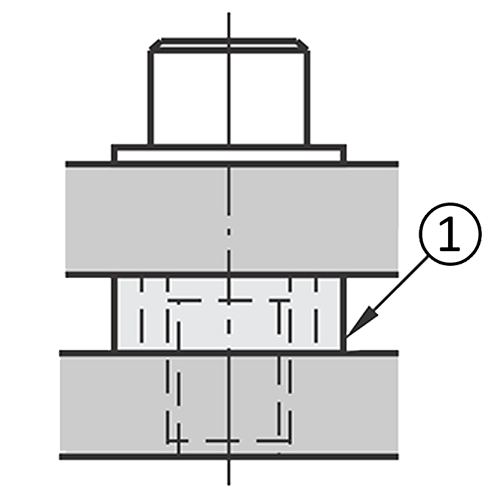

Mânașoară de distanțare pentru un spațiu mai mare: (1) Mânașoară de distanțare

Un manșon distanțier sau disc distanțier poate fi utilizat, de asemenea, ca o placă cu arc, de exemplu, pentru a acționa ca un suport sau un opritor pentru un arc de compresie.

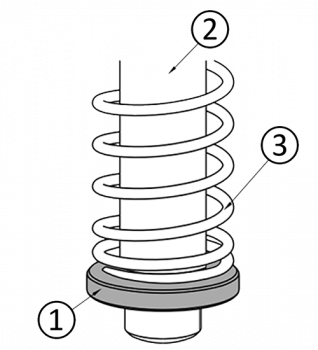

Exemplu de aplicare cu arc: (1) Discul metalic, (2) Arbore, (3) Arc

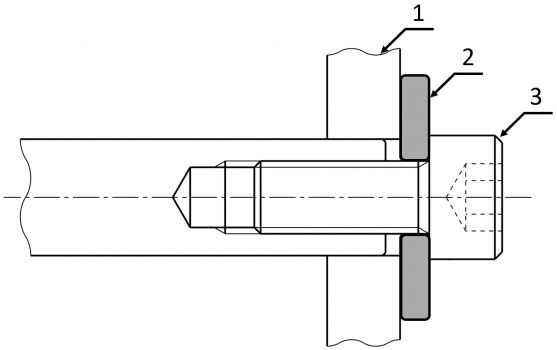

Șaibă de preîncărcare într-o conexiune cu șurub: (1) Placă, (2) Discul metalic, (3) Șurub – cap hexagonal interior

Pentru mai multe informații despre diferitele tipuri de atașamente ale arborelui și capete ale arborelui, vă rugăm să citiți și articolul nostru „Arbori liniari: Capetele arborelui și opțiunile de montare a arborelui liniar.”

Plăci rotunde

Plăcile rotunde sunt discuri metalice rotunde cu orificii mai groase decât șaibele sau discurile distanțiere și au un diametru mai mare. Acestea sunt utilizate, de exemplu, ca șaibe de capăt în ghidajele de arbore pentru fixare sau prindere. În acest scop, am recomandat utilizarea acestora în aplicații care necesită o precizie ridicată de poziționare și de fixare. Ca și șaibe de capăt al arborelui, plăcile rotunde preiau sarcina de a proteja împotriva deteriorării mecanice și de a preveni pătrunderea murdăriei sau a prafului. Plăcile rotunde sunt potrivite în special pentru aplicații cu sarcini mari sau unde suprafețele componentelor sunt deosebit de sensibile. De asemenea, acestea distribuie forțele pe o suprafață mai mare.

Importanța pieselor standardizate

Piesele standardizate, precum discurile standardizate, sunt elemente standardizate care joacă un rol important în ingineria de producție și de proiectare. Standardizarea asigură o calitate și o compatibilitate uniform ridicate (aici găsiți mai multe informații aici). Piesele standardizate simplifică asamblarea și înlocuirea pieselor standardizate. De exemplu, pentru discurile distanțiere se aplică diferite standarde:

DIN 125 / ISO 7089: Șaibe standardizate pentru aplicații de uz general care sunt utilizate ca șaibe pentru conexiuni filetate.
DIN 988: Șaibe bailag cu grosime definită pentru cerințe precise de spațiere. Acestea sunt utilizate, de exemplu, între inelele de fixare și șaibele de blocare pentru a compensa jocul atunci când se fixează componentele axial.
DIN 7349: Șaibe ranforsate pentru șuruburi cu sarcini mai mari. Acestea asigură o zonă de contact mai mare și cresc rezistența la forțe și cupluri ridicate.

Opțiuni de configurare

Piesele standardizate sunt suficiente pentru multe aplicații. Cu toate acestea, își ating adesea limitele atunci când cerințele sunt ridicate: în acest caz este necesară o soluție specializată. Componentele personalizate permit soluții pentru provocări specifice. MISUMI are diferite opțiuni de configurare pentru discuri de distanțiere și manșoane de distanțiere. O parte dintre cele mai importante variante și caracteristicile lor sunt descrise mai jos.

Selecție de materiale pentru discuri de distanțiere și manșoane de distanțiere

MISUMI are discuri și manșoane necălite și călite. Duritatea afectează uzura: cu cât materialul este mai dur, cu atât manșoanele și șaibele sunt mai rezistente la deformare și uzură. Alegerea materialului are, de asemenea, o influență: manșoanele distanțiere din oțel inoxidabil și discurile de distanțiere din oțel inoxidabil sunt potrivite pentru medii corozive. MISUMI poate configura, de asemenea, discuri distanțiere și manșoane distanțiere realizate din materiale plastice, ceramice, cauciuc, pâslă sau materiale izolatoare termic pentru condiții speciale de mediu. Utilizarea cauciucului și a pâslei este avantajoasă, de exemplu, pentru aplicații care necesită absorbția vibrațiilor sau proprietăți antistatice.

Mânașoare de distanțare din diferite materiale

Manșoane de distanțiere cu forme speciale

Manșoanele de distanțiere sunt componente cilindrice. Acestea sunt utilizate pentru a crea o anumită distanță între două componente. Formele speciale pot include:

Mânașoare de distanțare cu forme speciale

Manșoanele conice/cilindrice -distanțierele cilindrice sunt de formă standard și sunt potrivite pentru majoritatea aplicațiilor industriale. Manșoanele de distanțiere conice au o formă conică.
Manșoanele interioare și externe de distanțiere pentru filete cu filet interior acționează ca o piuliță pentru a facilita conexiunile filetate. Piulițele și șuruburile suplimentare pot fi omise.
Șaibă cu formă specială - Potrivită pentru atașarea arborelului la capătul acestuia.
Manșon de distanțiere cu flanșă - Flanșele asigură o suprafață de contact mai mare și pot acționa ca opritor.

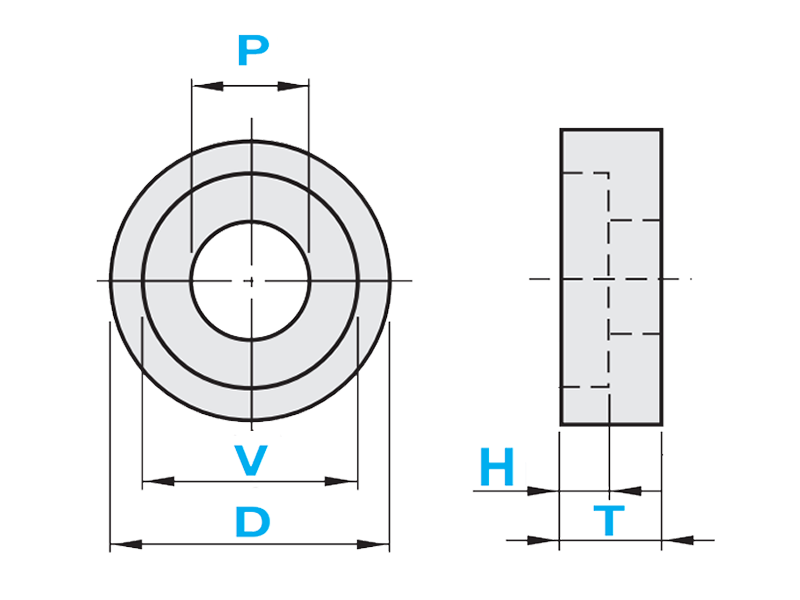

La MISUMI, manșoanele cu colier pot fi configurate sub forma unei flanșe. Înălțimea colierului este specificată cu toleranțe și poate fi utilizată pentru cerințe precise privind distanța.

Șaibe bailag configurabile

MISUMI furnizează șaibe bailag din oțel, oțel inoxidabil, oțel cu arc și alamă. Precizia disponibilă variază de la ± 0,11 la ± 0,003 mm, ceea ce permite reglarea foarte precisă a componentelor. Puteți găsi mai multe informații despre clasele de toleranță conform ISO 22081 și DIN ISO 2768 pe blogul nostru. Diametrele interioare sunt disponibile de la 2 la 130 mm și diametrele exterioare de la 3 la 160 mm. MISUMI furnizează șaibe bailag standardizate de diferite forme și designuri, șaibe bailag standardizate conform DIN 988 și șaibe bailag configurabile. Șaibele bailag configurate pot fi găsite în magazinul MISUMI, de exemplu, utilizând termenul de căutare #CIMA.

Discuri metalice în funcție de clasa de precizie

MISUMI vă permite să configurați discurile de distanțiere și manșoanele de distanțiere conform specificațiilor dvs. Distanța dintre două componente poate fi reglată foarte precis cu ajutorul manșoanelor de distanțiere fabricate cu precizie. Dacă sunt necesare mai multe manșoane, există, de asemenea, simultan manșoane de distanțiere de aceeași lungime, cel puțin ca un set de două. Acest lucru permite formarea unei suprafețe plate, reducând jocul datorită unei diferențe de înălțime mai mici de ± 5μ.

Următoarele figuri prezintă diferența dintre versiunea standard și cea de precizie a discurilor distanțiere și a manșoanelor de distanțiere de la MISUMI:

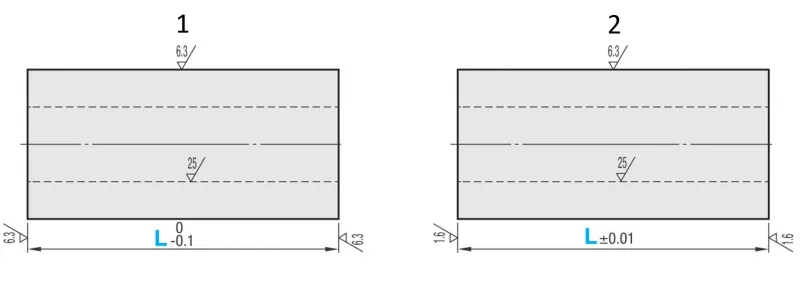

Opțiuni de execuție pentru un exemplu de mânașoară de distanțare: (1) Execuție standard, (2) Execuție de precizie

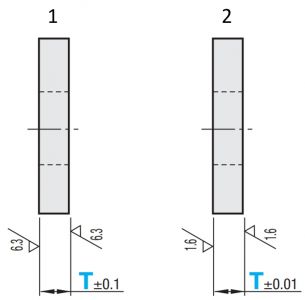

Opțiuni de execuție pentru un exemplu de disc distanțator: (1) Execuție standard, (2) Execuție de precizie

Puteți găsi discuri metalice configurabile de către utilizator în magazinul online, de ex., folosind termenul de căutare #FWS.

Prezentare generală a discurilor și a manșoanelor din magazinul MISUMI

MISUMI oferă o gamă largă de discuri metalice și de manșoane metalice. Tabelul următor oferă o prezentare generală a variantelor și opțiunilor de configurare:

Formă		Notă	Interval		Toleranță	Toleranță	Tip

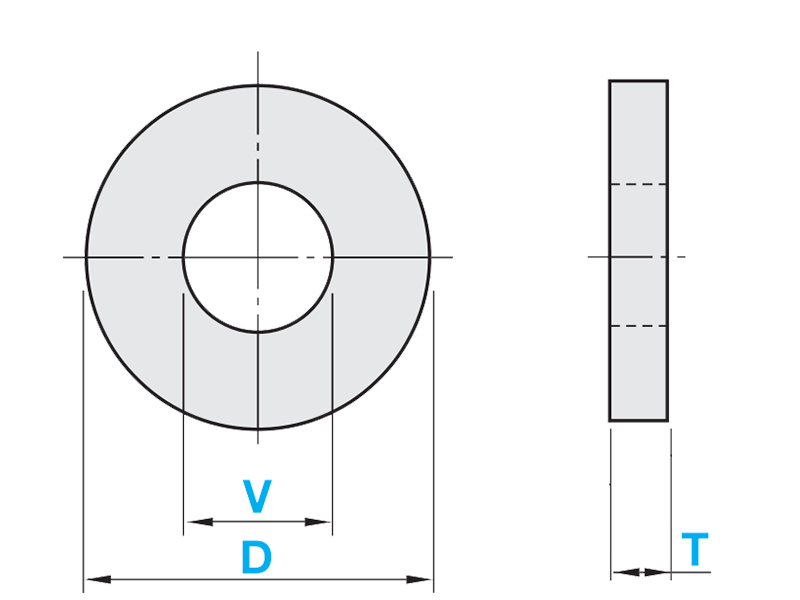

Disc	Disc metalic	- Dimensiune T selectabilă - Dimensiuni selectabile în funcție de T	Grosime T de la 1 la 10 mm	Clasă standard	Dimensiunea T: ±0.1 mm	Dimensiunea V: 0.3 mm/0.1 mm Dimensiunea D: 0/-0.2 mm	WSSB, WSSM, WSSS
		- Dimensiunea T configurabilă (în trepte de 0.5 mm) - Dimensiuni configurabile					TWSSB, TWSSM, TWSSS
		Dimensiuni configurabile					FWS, FWSSC, FWSSB, FWSSM, FWSSR, FWSSA, FWSSAB, FWSBB, FWSSS, FWSSSR, FWSUS
	Disc metalic toleranță selectabilă	Dimensiuni configurabile Toleranța dimensiunilor D și V selectabile	Grosime T de la 1 la 10 mm	Clasă standard	Dimensiunea T: ±0.1 mm	Dimensiunea V selectabilă: Toleranță (H): H7 Toleranță (N): 0.3 mm/0.1 mm Toleranță (X): (0.2 mm/0) Dimensiunea D selectabilă: Toleranță (G): g6 Toleranță (H): h7 Toleranță (N): -0.1 mm/-0.3 Toleranță (X): 0 mm/-0.2	SWSC, SWSB, SWSM, SWSS
	Disc metalic toleranță selectabilă		Grosime T de la 1 la 10 mm	Clase de precizie	Dimensiunea T: ±0.01 mm		SWMC, SWMB, SWMM, SWMS
	Disc metalic	- Dimensiune T selectabilă - Dimensiuni selectabile în funcție de T	Grosime T de la 1 la 10 mm	Clase de precizie	Dimensiunea T: ±0.01 mm	Dimensiunea V: 0.3 mm/0.1 mm Dimensiunea D: 0/-0.2 mm	WASB, WASM, WASS
		- Dimensiunea T configurabilă (în trepte de 0.5 mm) - Dimensiuni configurabile					TWASB, TWASM, TWASS
		Dimensiuni configurabile					FWAS, FWASC, FWASB, FWASM, FWASR, FWASA, FWASS, FWASSR, FWASU
	Disc metalic versiune călită	- Dimensiune T selectabilă - Dimensiuni selectabile în funcție de T	Grosime T de la 1 la 10 mm	Clasă standard	Dimensiunea T: ±0.1 mm	Dimensiunea V: 0.3 mm/0.1 mm Dimensiunea D: 0/-0.2 mm	WSSBH, WSSMH, WSSSH
		- Dimensiunea T configurabilă (în trepte de 0.1 mm) - Dimensiuni configurabile		Clasă standard	Dimensiunea T: ±0.1 mm		FWSSCH, FWSSBH, FWSSMH, FWSSK, FWSSKB, FWSSKM, FWSSSH, FWSSSHR
		- Dimensiune T selectabilă - Dimensiuni selectabile în funcție de T		Clase de precizie	Dimensiunea T: ±0.01 mm		WASBH, WASMH, WASSH
		- Dimensiunea T configurabilă (în trepte de 0.1 mm) - Dimensiuni configurabile		Clase de precizie	Dimensiunea T: ±0.01 mm		FWASCH, FWASBH, FWASMH, FWASK, FWASKB, FWASKM, FWASSH
	Disc metalic toleranță selectabilă	- Dimensiunea T configurabilă (în trepte de 0.1 mm) - Dimensiuni configurabile	Grosime T de la 1 la 10 mm	Clasă standard	Toleranță selectabilă: Toleranță (B) = dimensiunea T: -0.1 mm/-0.3 mm Toleranță (C) = dimensiunea T: 0.3 mm/0.1 mm Toleranță (D) = dimensiunea T: 0/-0.2 mm Toleranță (E) = dimensiunea T: 0.2 mm/0	Dimensiunea V: 0.3 mm/0.1 mm Dimensiunea D: 0/-0.2 mm	AWSC, AWSB, AWSM, AWSS, AWSH
		- Dimensiunea T configurabilă (în trepte de 0.1 mm) - Dimensiuni configurabile		Clase de precizie	Toleranță selectabilă: Toleranță (SB) = dimensiunea T: -0.01 mm/-0.03 mm Toleranță (SC) = dimensiunea T: 0.03 mm/0.01 mm Toleranță (SD) = dimensiunea T: 0/-0.02 mm Toleranță (SE) = dimensiunea T: 0.02 mm/0
		- Dimensiunea T configurabilă (în trepte de 0.1 mm) - Dimensiuni configurabile		Clasă de înaltă precizie	Toleranță (A) = dimensiunea T: ±0.005 mm
	Disc metalic cu flanșă	- Dimensiunea L configurabilă (în trepte de 0.1 mm) - Dimensiuni configurabile	Dimensiune L de la 2 la 10 mm	Clasă standard	Dimensiunea L: 0/-0.3 mm	Dimensiunea T: ±0.1 mm Dimensiunea H: 0/-0.2 mm Dimensiunea V: 0.3 mm/0.1 mm Dimensiunea D: 0/-0.2 mm	FTCSS, FTCC, FTCB, FTCM, FTCSK, FTCSKB, FTCSKM, FTCS
	Disc metalic cu flanșă		Dimensiune L de la 2 la 10 mm	Clase de precizie	Dimensiunea L: ±0.01 mm		FTCMC, FTCMB, FTCMM, FTCMS
	Cu alezaj cilindru	- Dimensiune T selectabilă - Dimensiuni selectabile în funcție de T	Grosime T de la 6 la 20 mm	Clasă standard	Dimensiunea T: ±0.1 mm	Dimensiunea H: ±0.1 mm Dimensiunea V: 0.3 mm/0.1 mm Dimensiunea D: 0/-0.2 mm Dimensiunea P: 0.3 mm/0.1 mm	WZAB, WZAM, WZAS, WZABH, WZAMH, WZASH
		- Dimensiunea T configurabilă (în trepte de 0.5 mm) Dimensiuni selectabile în funcție de T	Grosime T de la 3 la 20 mm				TWZAB, TWZAM, TWZAS
		- Dimensiunea T configurabilă (în trepte de 0.5 mm) - Dimensiuni configurabile	Grosime T de la 3 la 50 mm				FWZASS, FWZAC, FWZAB, FWZAM, FWZAA, FWZAAB, FWZAS, FWZACH, FWZABH, FWZAMH, FWZASK, FWZASKB, FWZASKM, FWZASH
	Cu alezaj cilindru	- Dimensiunea T configurabilă (în trepte de 0.5 mm) Dimensiuni selectabile în funcție de T	Grosime T de la 3 la 20 mm	Clase de precizie	Dimensiunea T: ±0.01 mm	Dimensiunea T: ±0.01 mm Dimensiunea H: ±0.1 mm Dimensiunea V: 0.3 mm/0.1 mm Dimensiunea D: 0/-0.2 mm Dimensiunea P: 0.3 mm/0.1 mm	TWZSB, TWZSM, TWZSS
	Cu alezaj cilindru	- Dimensiunea T configurabilă (în trepte de 0.1 mm) - Dimensiuni configurabile	Grosime T de la 3 la 50 mm	Clase de precizie	Dimensiunea T: ±0.01 mm		FWZSC, FWZSB, FWZSM, FWZSS

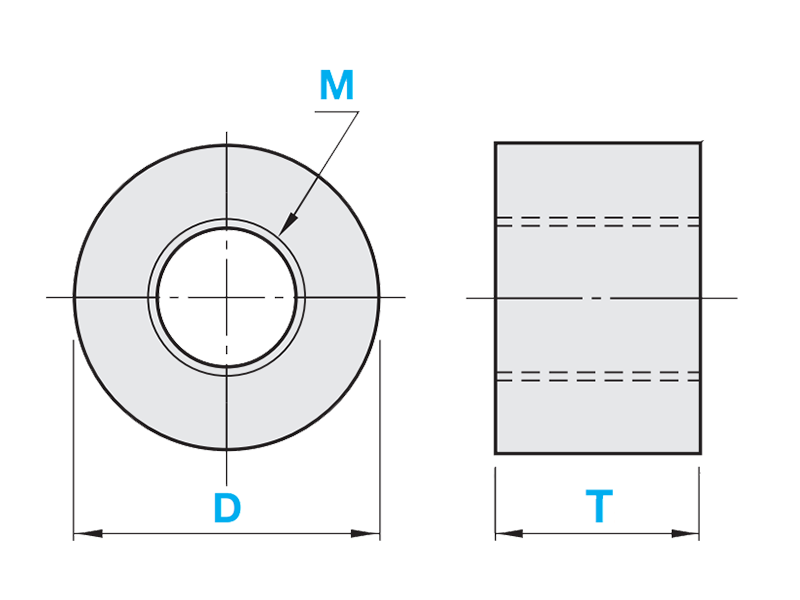

	Filetat	- Dimensiune T selectabilă - Dimensiuni selectabile în funcție de T	Grosime T de la 3 la 20 mm	Clasă standard	Dimensiunea T: ±0.1 mm	Dimensiunea D: 0/-0.2 mm	WTAB, WTAM, WTAS
		- Dimensiunea T configurabilă (în trepte de 0.5 mm) - Dimensiuni selectabile în funcție de T	Grosime T de la 3 la 20 mm				TWTAB, TWTAM, TWTAS
		- Dimensiunea T configurabilă (în trepte de 0.5 mm) - Dimensiuni D între 6 și 100 mm configurabile - M2 până la M30 selectabile	Grosime T de la 3 la 50 mm				FWTAC, FWTAB, FWTAM, FWTAA, FWTAAB, FWTAS

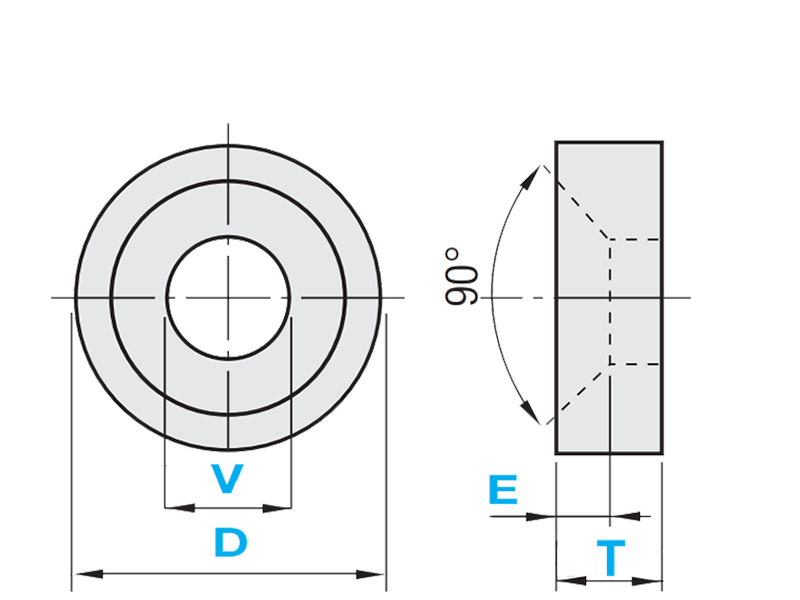

	alezaj/cap șurub înecat	- Dimensiune T selectabilă - Dimensiuni selectabile în funcție de T	Grosime T de la 2.5 la 8 mm	Clasă standard	Dimensiunea T: ±0.1 mm	Dimensiunea E: ±0.1 Dimensiunea V: 0.3 mm/0.1 mm Dimensiunea D: 0/-0.2 mm	WSRB, WSRM, WSRS
	alezaj/cap șurub înecat	- Dimensiunea T configurabilă (în trepte de 0.5 mm) - Dimensiuni configurabile	Grosime T de la 2 la 10 mm	Clasă standard	Dimensiunea T: ±0.1 mm		FWSRC, FWSRB, FWSRM, FWSRA, FWSRS
	Cu orificii pentru șuruburi	- Dimensiunea T configurabilă (în trepte de 1 mm) - Dimensiuni configurabile	Grosime T de la 1 la 10 mm	Clasă standard	Dimensiunea T: ±0.1 mm	Dimensiunea V: 0.3 mm/0.1 mm Dimensiunea D: 0/-0.2 mm	WBAC, WBAB, WBAM, WBAA, WBAS
	Formă selectabilă liber	- Dimensiunea T configurabilă (în trepte de 0.1 mm) - Dimensiuni configurabile	Grosime T de la 3 la 10 mm	Clasă standard	Dimensiunea T: ±0.1 mm	Măsura V: dependentă de formă Dimensiunea D: dependentă de formă	KWSC, KWSB, KWSM, KWSS
Manșon	Manșon țeavă (cu sudură pe diametrul interior)	- Dimensiunea L configurabilă (în trepte de 0.5 mm) - Dimensiuni selectabile în funcție de L	Dimensiune L de la 6 la 200 mm în trepte de 0.5 mm	Clasă standard (Clasa de precizie este posibilă în mod opțional pentru dimensiunea L)	Dimensiunea L: ±0.2 mm Schimbarea toleranței de la ±0.2 mm la ±0.05 mm posibilă cu (LKC)	Dimensiunea D: Toleranța nu este specificată Dimensiunea d: Toleranța nu este specificată +H10	SGP, SGPBB, STPG, STPGB, STPGH, STPGHB

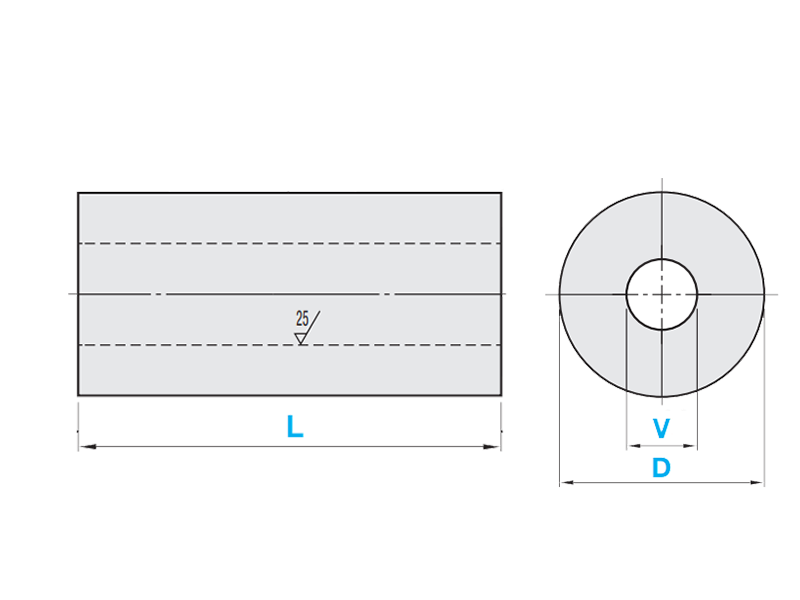

	Manșon distanțier (oțel laminat)	- Dimensiunea L selectabilă - Dimensiuni selectabile în funcție de L	Dimensiune L de la 3 la 30 mm	-	Dimensiunea L: ±0.05 mm (pentru 3, 4, 5, 8, 10 mm) Dimensiunea L: ±0.1 mm (pentru 12, 15, 20 mm) Dimensiunea L: ±0.15 mm (pentru 30 mm)	Dimensiunea D: Toleranța nu este specificată Dimensiunea d: Toleranța nu este specificată	SMKB
	Manșoane distanțiere împământate simultan (cel puțin 2 bucăți)	- Dimensiunea L configurabilă (în trepte de 0.1 mm) - Dimensiuni configurabile în funcție de L	Dimensiune L de la 1 la 100 mm în trepte de 0.1 mm	-	Dimensiunea L: ±0.05 mm Prelucrarea printr-un singur proces de fixare Dimensiunea de toleranță L: ±0.05 mm per proces de fixare	Dimensiunea V: 0.3 mm/0.1 mm Dimensiunea D: 0/-0.2 mm	DWSSB, DWSSM, DWSSS, DWSSKB, DWSSKM

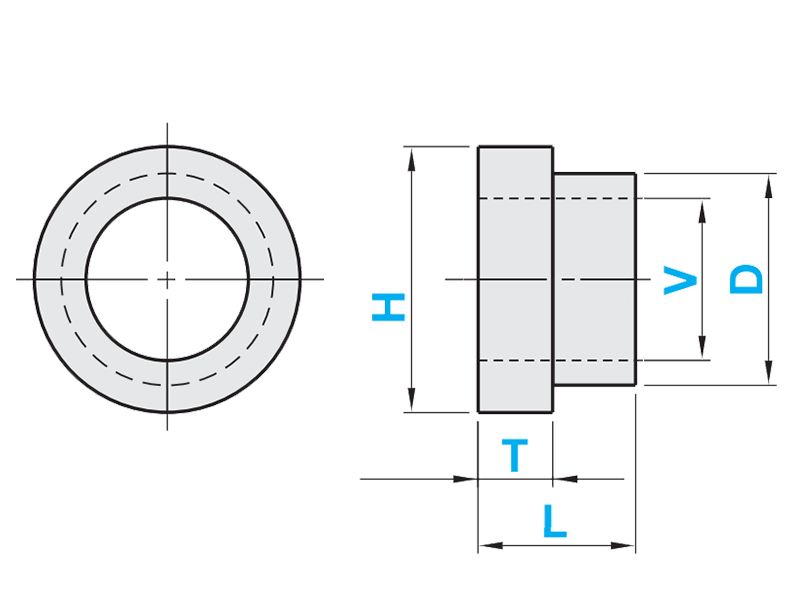

	Cu colier/în trepte	- Dimensiunea L configurabilă (în trepte de 0.1 mm) - Dimensiuni configurabile în funcție de L	Dimensiune - L de la 1 la 50 mm în trepte de 0.1 mm Dimensiune - T de la 1 la 20 mm în trepte de 0.1 mm	-	Dimensiunea L: 0/-0.1 mm Dimensiunea T: ±0.05 mm	Dimensiunea H: 0/-0.2 mm Măsura V: H7 Dimensiunea D: h7	DCLB, DCLM, DCLS
	Cu colier/în trepte			-	Dimensiunea L:+0.1 mm/0 Dimensiunea T: ±0.05 mm	Dimensiunea H: 0/-0.2 mm Măsura V: H7 Dimensiunea D: h7	MCLB, MCLM, MCLS
	Cu colier/în trepte Dimensiunea T standardizată	- Dimensiunea L configurabilă (în trepte de 0.1 mm) - Dimensiunile D și V pot fi selectate în funcție de L	Dimensiune L de la 10 la 100 mm în trepte de 0.1 mm	Clasă standard	Dimensiunea L: 0/-0.3 mm Dimensiunea T: 5 mm ±0.1 mm	Dimensiunea H: 0/-0.2 mm Dimensiunea V: 0.3 mm/0.1 mm Dimensiunea D: 0/-0.2 mm	TCLB, TCLM, TCLA, TCLSS,FTCLS
	Cu colier/în trepte	- Dimensiunea L configurabilă (în trepte de 0.1 mm) - Dimensiuni configurabile în funcție de L	Dimensiune L de la 10 la 100 mm în trepte de 0.1 mm	Clasă standard	Dimensiunea L: 0/-0.3 mm Dimensiunea T: ±0.1 mm	Dimensiunea H: 0/-0.2 mm Dimensiunea V: 0.3 mm/0.1 mm Dimensiunea D: 0/-0.2 mm	FTCLC, FTCLB, FTCLM, FTCLBB, FTCLA, FTCLAB, FTCLSS, FTCLCH, FTCLBH, FTCLMH, FTCLSK, FTCLSH
	Cu colier/în trepte		Dimensiune L de la 10 la 100 mm în trepte de 0.1 mm	Clase de precizie	Dimensiunea L: ±0.01 mm Dimensiunea T: ±0.01 mm	Dimensiunea H: 0/-0.2 mm Dimensiunea V: 0.3 mm/0.1 mm Dimensiunea D: 0/-0.2 mm	FTCLMC, FTCLMB, FTCLMM, FTCMSH

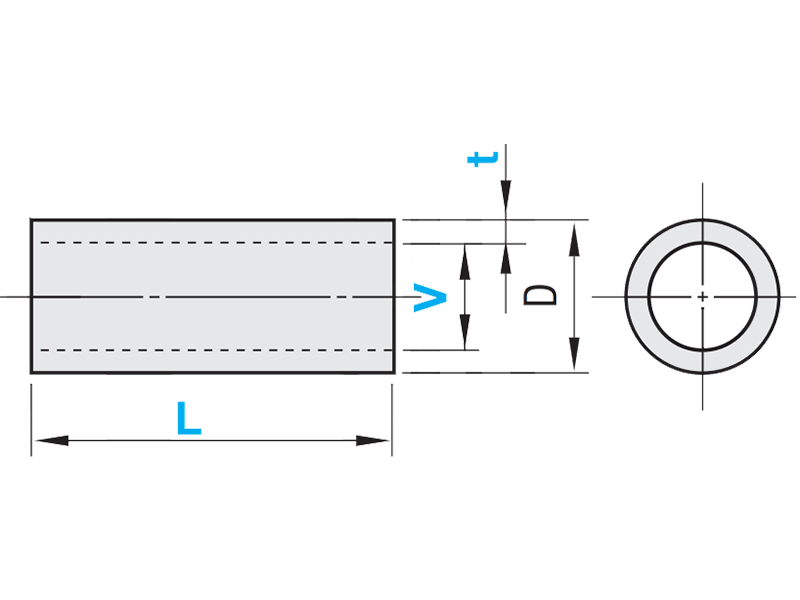

	Manșon metalic cu pereți subțiri	- Dimensiunea L configurabilă (în trepte de 0.5 mm) - Se poate selecta dimensiunea V și T	Dimensiune L de la 3 la 20 mm în trepte de 0.5 mm	-	Dimensiunea L: ±0.05 mm (de la 3.0 la 10.0 mm) Dimensiunea L: ±0.1 mm (de la 10.5 la 20.0 mm)	Dimensiunea V: 0.3 mm/0.1 mm Dimensiunea D: 0/-0.2 mm	TASC

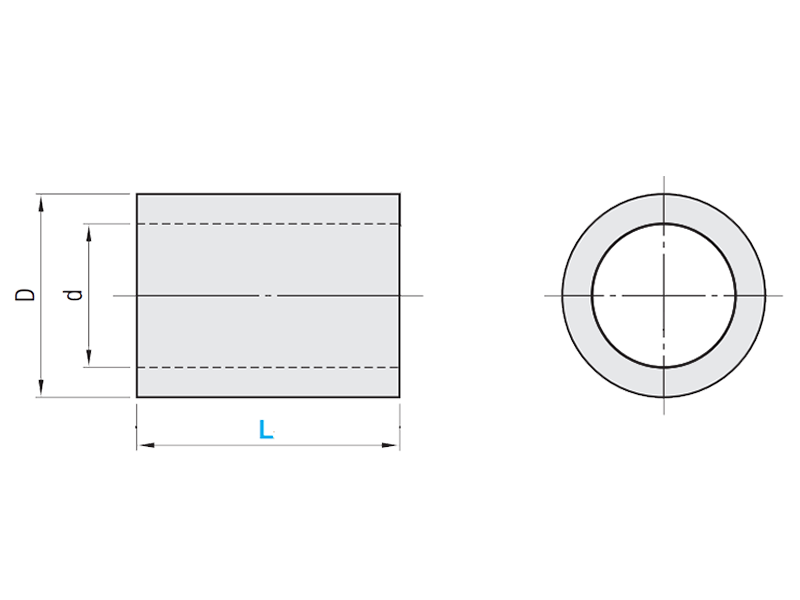

	Manșon metalic	- Dimensiunea L selectabilă - Dimensiunile V și D pot fi selectate în funcție de L	10, 12, 15, 20, 25, 30, 35 mm	Clasă standard	Dimensiunea L: 0/-0.1 mm	Dimensiunea V: 0.3 mm/0.1 mm Dimensiunea D: 0/-0.2 mm	KNCLB, KNCLM, KNCLSS
	Manșon metalic	- Dimensiunea L configurabilă (în trepte de 0.1 mm) - Dimensiunile V și D pot fi selectate în funcție de L	Dimensiune L de la 10 la 100 mm în trepte de 0.1 mm	Clasă standard	Dimensiunea L: 0/-0.1 mm	Dimensiunea V: 0.3 mm/0.1 mm Dimensiunea D: 0/-0.2 mm	NCLC, NCLB, NCLM, NCLA, NCLSS
	Manșon metalic		Dimensiune L de la 10 la 100 mm în trepte de 0.1 mm	Clase de precizie	Dimensiunea L: ±0.01 mm	Dimensiunea V: 0.3 mm/0.1 mm Dimensiunea D: 0/-0.2 mm	ACSC, ABSC, AMSC, AASC, SASC
	Manșon metalic	- Dimensiunea L configurabilă (în trepte de 0.1 mm) - Dimensiunile V și D pot fi selectate în funcție de L	Dimensiune L de la 10 la 100 mm în trepte de 0.1 mm	Clasă standard	Dimensiunea L: 0/-0.1 mm	Dimensiunea V: 0.3 mm/0.1 mm Dimensiunea D: 0/-0.2 mm	FNCL, FNCLC, FNCLB, FNCLM, FNCLR, FNCLBB, FNCLA, FNCLAB, FNCLSS, FNCLSSR
	Manșon metalic		Dimensiune L de la 10 la 100 mm în trepte de 0.1 mm	Clase de precizie	Dimensiunea L: ±0.01 mm	Dimensiunea V: 0.3 mm/0.1 mm Dimensiunea D: 0/-0.2 mm	FAC, FACS, FABSC, FAMSC, FARSC, FAASC, FSASC, FSASCR
	Manșon metalic - Se poate selecta toleranța la interior Ø/exterior Ø - Dimensiunea L configurabilă	- Dimensiunea L configurabilă (în trepte de 0.1 mm) - Dimensiunile V și D pot fi configurate în funcție de L - Toleranță selectabilă pentru D și V	Dimensiune L de la 10 la 100 mm în trepte de 0.1 mm	Clasă standard	Dimensiunea L: 0/-0.1 mm	Dimensiunea V selectabilă: H=H7 / N=(0.3/0.1) mm / X=(0.2-0) mm Dimensiunea D selectabilă: G=g6 mm / H=h7 / N=(-0.1/-0.3) mm / X=(0/-0.2) mm	SNCC, SNCB, SNCM, SNCS
			Dimensiune L de la 10 la 100 mm în trepte de 0.1 mm	Clase de precizie	Dimensiunea L: ±0.01 mm	Dimensiunea V selectabilă: H=H7 / N=(0.3/0.1) mm / X=(0.2-0) mm Dimensiunea D selectabilă: G=g6 / H=h7 / N=(-0.1/-0.3) mm/X=(0/-0.2) mm	SNMC, SNMB, SNMM, SNMS
	Manșon metalic călit - L - Dimensiunea configurabilă	- Dimensiunea L configurabilă (în trepte de 0.1 mm) - Dimensiunile V și D pot fi selectate în funcție de L	Dimensiune L de la 10 la 100 mm în trepte de 0.1 mm	Clasă standard	Dimensiunea L: 0/-0.1 mm	Dimensiunea V: 0.3 mm/0.1 mm Dimensiunea D: 0/-0.2 mm	NCLCH, NCLBH, NCLMH, NCLSSH
	Manșon metalic călit - L - Dimensiunea configurabilă		Dimensiune L de la 10 la 100 mm în trepte de 0.1 mm	Clase de precizie	Dimensiunea L: ±0.01 mm	Dimensiunea V: 0.3 mm/0.1 mm Dimensiunea D: 0/-0.2 mm	ASH, ASC, PASC, SASCH
	Manșon metalic călit - Dimensiunea L configurabilă - Dimensiunea V configurabilă - Dimensiunea D configurabilă	- Dimensiunea L configurabilă (în trepte de 0.1 mm) - Dimensiunile V și D pot fi configurate în funcție de L	Dimensiune L de la 10 la 100 mm în trepte de 0.1 mm	Clasă standard	Dimensiunea L: 0/-0.1 mm	Dimensiunea V: 0.3 mm/0.1 mm Dimensiunea D: 0/-0.2 mm	FNCLCH, FNCLBH, FNCLMH, FNCSK, FNCSKB, FNCSKM, FNCLSH
			Dimensiune L de la 10 la 100 mm în trepte de 0.1 mm	Clase de precizie	Dimensiunea L: ±0.01 mm	Dimensiunea V: 0.3 mm/0.1 mm Dimensiunea D: 0/-0.2 mm	FAS, FASC, FPASC, FASK, FASKB, FASKM, FSASCH
